鋁箔波紋套管
產品分類: 波紋管

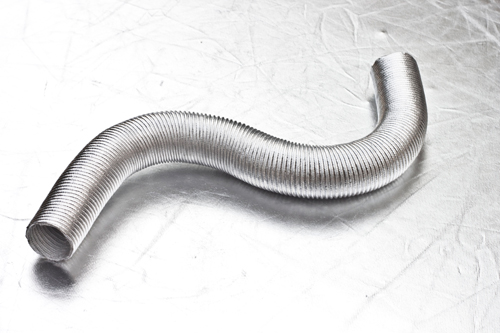

隔熱鋁箔波紋管是由鋁箔和玻璃纖維布復合纏繞而成,是汽車系統中用于冷熱氣體的隔離、通風、保溫、輸送和電纜線束的保護。
一.產品特點:
1、自由彎曲方便安裝;
2、耐溫:-40℃--250℃;
3、隔熱性能好,符合SAE J 2302標準;
4、環保無毒無有害物質。
二.內徑尺寸表
Φ6 |
Φ7 |
Φ9 |
Φ10 |
Φ10.5 |
Φ11 |
Φ12 |
Φ13.5 |
Φ14 |
Φ15 |
Φ16 |
Φ16.5 |
Φ17.5 |
Φ18 |
Φ19 |
Φ20 |
Φ21 |
Φ22 |
Φ23 |
Φ24 |
Φ25 |
Φ26 |
Φ27 |
Φ28 |
Φ29 |
Φ30 |
Φ32 |
Φ32.5 |
Φ35 |
Φ37.5 |
Φ39 |
Φ42 |
Φ45 |
Φ47 |
Φ50 |
Φ51 |
Φ55 |
Φ57.5 |
Φ60 |
Φ61 |
Φ64 |
Φ70 |
Φ76 |
Φ80 |
Φ90 |
Φ110 |
|
|
|
|
三.內徑公差:
內徑≤15mm 公差為+0.8mm;
內徑≤60mm 公差為+1mm;
內徑≤90mm 公差為+1.2mm;
內徑≤110mm 公差為+1.5mm;
四.長度公差:
250mm以下±5mm
250mm以上±2%
