EN45545-2雙壁熱縮管

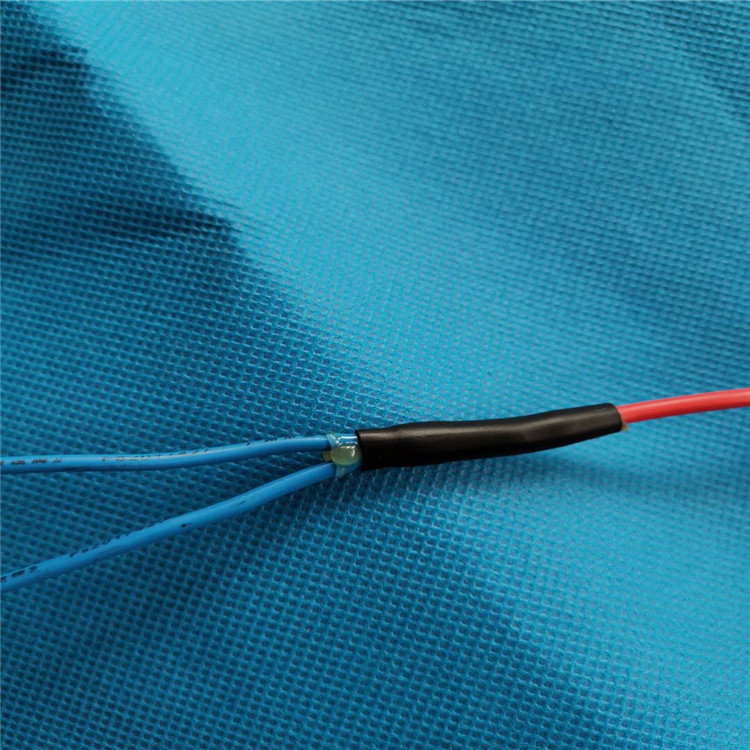

EN45545-2雙壁熱縮管系柔軟、阻燃、輻照交聯雙壁含膠熱收縮套管，內層系具有良好粘接性能的熱熔膠，外層為柔軟阻燃輻照交聯聚烯烴，其收縮倍率達3-4倍，收縮后熱熔膠能將連接兩端的材料完全密封，易施工、不需保養，能耐惡劣環境、濕氣等沖擊，達到保護零組件作用，應用于線纜接續、線纜和元器件的密封防潮、防水、防蝕和絕緣保護，修復受損的線纜絕緣層等。
特點
·高收縮比3:1、4:1，可實現連接器與線纜的密封絕緣保護
·因含良好粘接性的熱熔膠，可實現線纜連接處及電子零組件的密封防潮、防水、防蝕
·良好的物理性能、化學性能及電學性能
·熱熔膠層對塑料、橡膠和金屬等具有良好的粘接性能
·不含氯化合物PCBS、PCPS及多溴聯苯PBBs、多溴氧化聯苯PBBOs、多溴聯苯醚PBBEs、PBDEs等對環境有害的物質，符合歐洲RoHS環保指令及SONY SS00259標準的環保要求。
溫度范圍
·連續使用溫度：-55℃～110℃
·最低起始收縮溫度：80℃
·最低完全收縮溫度：110℃
標準
DIN5510-2 EN45545-2 TB3138 TB3139 TB3237
性能參數
|
|
特性 |
指標要求 |
測試方法 |
典型值 |
|
物理特性： |
抗張強度 |
10.3MPa min. |
ASTM D 638 |
≥12MPa |
|
斷裂伸長率 |
200% |
ASTM D 638 |
≥400% |
|
|
熱沖擊(250℃, 4小時) |
無裂痕 |
ASTM D 2671 |
通過 |
|
|
低溫柔軟性(-55℃, 4小時) |
無裂痕 |
ASTM D 2671 |
通過 |
|
|
熱老化 158℃, 168小時 |
|
|
|
|
|
老化后抗張強度 |
初始值的70%以上 |
ASTM D 638 |
≥90% |
|
|
老化后斷裂伸長率 |
100% min. |
ASTM D 638 |
≥300% |
|
|
電學特性： |
絕緣耐壓和擊穿 |
2500V,60sec,不擊穿 |
ASTM D 2671 |
通過 |
|
體積電阻率 |
1014Ω·cm min. |
ASTM D 876 |
≥1014Ω·cm |
|
|
化學特性： |
銅腐蝕(158℃, 168小時) |
無腐蝕 |
ASTM D 2671 |
通過 |
|
|
銅穩定性(158℃, 168小時) |
伸長率≥100% |
ASTM D 2671 |
通過 |
|
|
阻燃性 |
ALL TUBING FLAME TEST |
UL224 |
通過 |
規格尺
2北收縮比
|
標準尺寸 |
收縮前內徑 |
收縮后最大內徑 |
收縮后壁厚 |
膠層厚度 |
供貨長度 |
|
|
切管 |
米/卷 |
|||||
|
3.2/1.6 |
3.2 |
1.60 |
0.75+0.05 |
0.35 |
1.22 |
200 |
|
4.8/2.4 |
4.8 |
2.40 |
0.75+0.05 |
0.35 |
1.22 |
100 |
|
6.4/3.2 |
6.4 |
3.20 |
0.75+0.05 |
0.35 |
1.22 |
100 |
|
9.5/4.8 |
9.5 |
4.80 |
0.80+0.05 |
0.35 |
1.22 |
100 |
|
12.7/6.4 |
12.7 |
6.40 |
0.80+0.05 |
0.35 |
1.22 |
50 |
|
19.1/9.5 |
19.1 |
9.50 |
0.95+0.05 |
0.35 |
1.22 |
50 |
|
25.4/12.7 |
25.4 |
12.70 |
1.15+0.05 |
0.35 |
1.22 |
50 |
|
38.1/19.0 |
38.1 |
19.00 |
1.25+0.05 |
0.35 |
1.22 |
30 |
|
50.0/25.0 |
50.0 |
25.0 |
1.40+0.05 |
0.35 |
1.22 |
30 |
|
60.0/25.0 |
60.0 |
25.0 |
2.30+ 0.20 |
0.80 |
1.22 |
15 |
|
70.0/30.0 |
70.0 |
30.0 |
2.30+ 0.30 |
0.90 |
1.22 |
15 |
|
80.0/30.0 |
80.0 |
30.0 |
2.30+ 0.30 |
0.90 |
1.22 |
15 |
|
90.0/40.0 |
90.0 |
40.0 |
2.30+ 0.40 |
0.90 |
1.22 |
15 |
|
100.0/40.0 |
100.0 |
40.0 |
2.30+ 0.40 |
0.90 |
1.22 |
15 |
3倍收縮比
|
標稱尺寸 |
收縮前內徑 |
收縮后最大內徑 |
收縮后壁厚 |
膠層厚度 |
供貨長度 |
|
|
切管 |
米/卷 |
|||||
|
3.0/1.0 |
3.0 |
1.00 |
1.00+0.20 |
0.50 |
1.22 |
200 |
|
4.8/1.6 |
4.8 |
1.60 |
1.00+0.20 |
0.50 |
1.22 |
100 |
|
6.0/2.0 |
6.0 |
2.00 |
1.00+0.20 |
0.50 |
1.22 |
100 |
|
9.0/3.0 |
9.0 |
3.00 |
1.40+0.20 |
0.60 |
1.22 |
100 |
|
12.0/4.0 |
12.0 |
4.00 |
1.78+0.30 |
0.76 |
1.22 |
50 |
|
18.0/6.0 |
18.0 |
6.00 |
2.25+0.50 |
0.76 |
1.22 |
50 |
|
24.0/8.0 |
24.0 |
8.00 |
2.54+0.50 |
1.00 |
1.22 |
50 |
|
30.0/10.0 |
30.0 |
10.00 |
2.54+0.50 |
1.00 |
1.22 |
30 |
|
40.0/13.0 |
40.0 |
13.00 |
2.54+0.50 |
1.00 |
1.22 |
30 |
|
50.8/19.1 |
50.8 |
19.10 |
2.54+0.50 |
1.00 |
1.22 |
30 |
4倍收縮比
|
標準尺寸 |
收縮前內徑 |
收縮后最大內徑 |
收縮后壁厚 |
膠層厚度 |
供貨長度 |
|
4/1 |
4.0 |
1.00 |
1.00+0.20 |
0.50 |
1.22 |
|
8/2 |
8.0 |
2.00 |
1.00+0.20 |
0.50 |
1.22 |
|
12/3 |
12.0 |
3.00 |
1.40+0.20 |
0.60 |
1.22 |
|
16/4 |
16.0 |
4.00 |
1.78+0.30 |
0.76 |
1.22 |
|
24/6 |
24.0 |
6.00 |
2.25+0.50 |
0.76 |
1.22 |
|
32/8 |
32.0 |
8.00 |
2.54+0.50 |
1.00 |
1.22 |
訂貨資料
·標準顏色：黑色(-BK)
·非標準顏色：白(-WH), 紅(-RD), 黃(YL), 藍(-BL), 綠(-GR), 透明(-CL,不阻燃)
·非標準尺寸：根據要求可提供非標準規格產品
·訂貨說明：指明產品型號、規格、顏色
